（一）配電箱（柜）的生產制造應符合《低壓成套開關設備和控制設備》第四部分GB7251．4 對建筑工地用成套設備（ACS）的特殊要求及《施工現場臨時用電安全技術規范》JGJ46-2005 的標準要求。

       （二）配電箱（柜）、開關箱安裝使用應符合《施工現場臨時用電安全技術規范》JGJ46-2005 標準及《用電安全導則》GB/T13869 標準化要求。

      （三）配電箱（柜）、開關箱應分設N 線、PE 線端子板，進出線必須通過端子板做可靠連接。N 線端子板必須與金屬電器安裝板絕緣；PE 線端子板必須與金屬電器安裝板做電氣連接。進出線中的N 線必須通過N 線端子板連接；PE 線必須通過PE 線端子板連接。PE 線與端子板連接必須采用電氣連接，電氣連接點的數量應比箱體內回路數量多2 個，1 個為PE 線進箱體的連接點，1 個為重復接地的連接點。

      （四）電器元件應選用符合GB/4048．2-2001、GB6829以及JGJ46-2005 標準的產品，并符合建設部“十一五”推廣應用技術要求。

        內設400A-630A 具有隔離功能的DZ20 型透明塑殼斷路器作為主開關，分路設置4-8 路采用具有隔離功能的DZ20 系列160A-250A 透明塑殼斷路器，配備DZ20L（DZ15L）或LBM-1系列作為漏電保護裝置，使之具有欠壓、過載、短路、漏電、斷相保護功能，同時配備電度表、電壓表、電流表兩組電流互盛器。漏電保護裝置的額定漏電動作電流與額定漏電動作時間的乘積不大于30mA.S，最好選用額定漏電動作電流100-200mA，額定漏電動作時間大于0.1S，其動作時間為延時動作型。

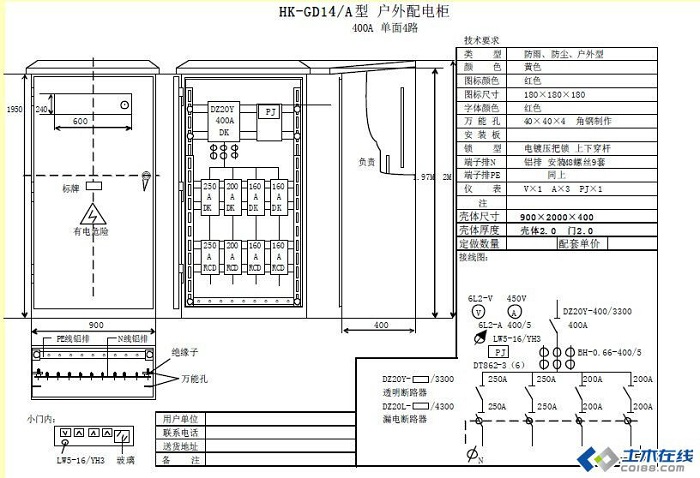

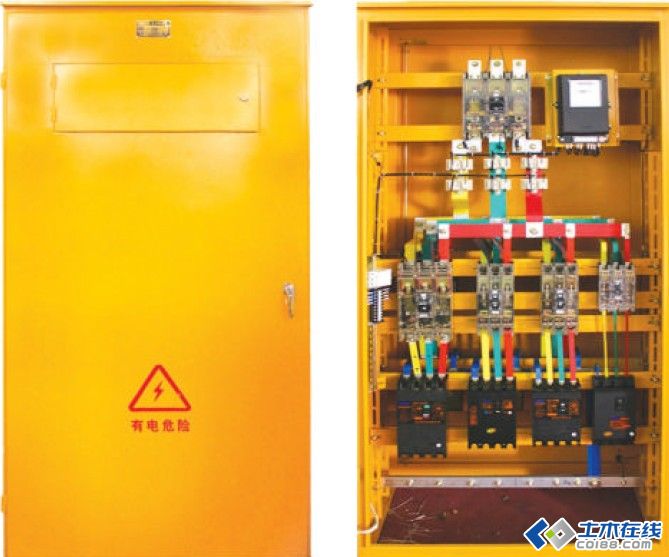

    總配電柜示意圖

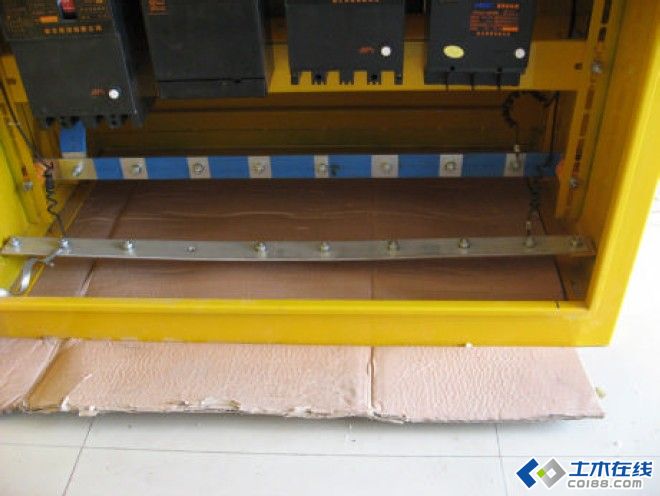

      總配電柜端子板節點圖

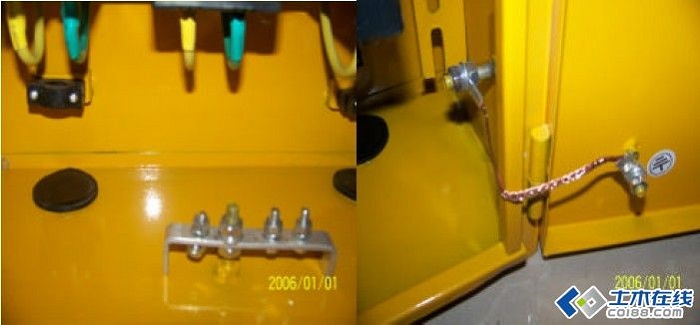

      總配電柜柜門電氣連接節點圖

      四回路配電柜電氣系統圖

      六回路配電柜電氣系統圖

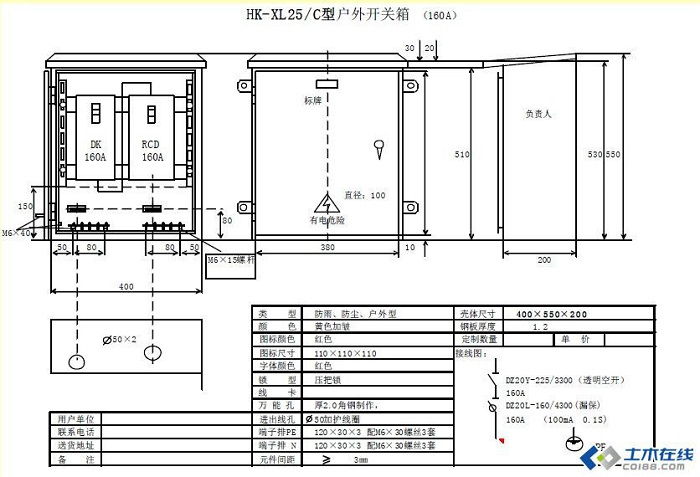

      內設200A-250A 具有隔離功能的DZ20 系列透明塑殼斷路器作為主開關（與總配電箱分路設置斷路器相適應）；采用DZ20 或 KDM-1 型透明塑殼斷路器作為動力分路、照明分路控制開關；各配電回路采用DZ20 或KDM-1 透明塑殼斷路器作為控制開關；PE 線連線螺栓、N 線接線螺栓根據實際需要配置。

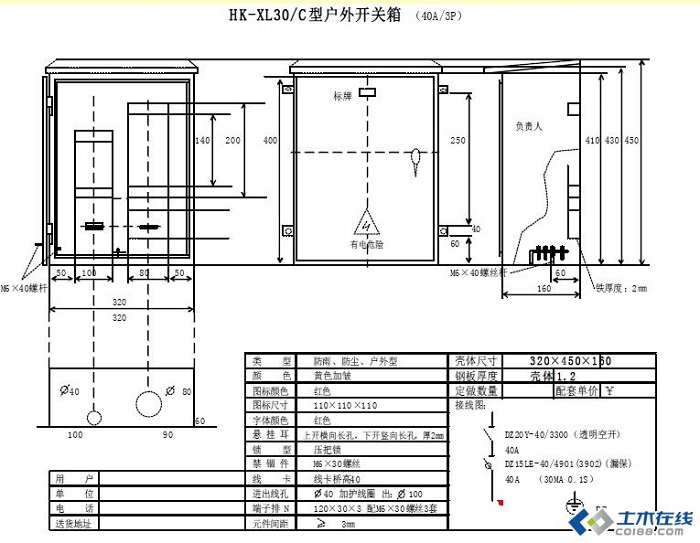

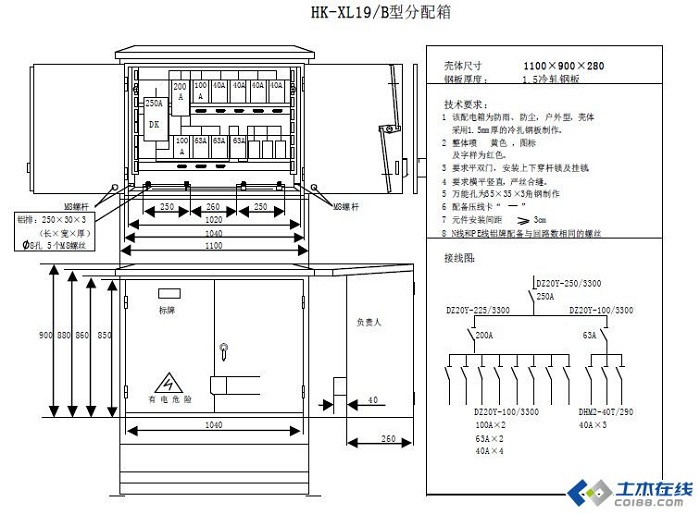

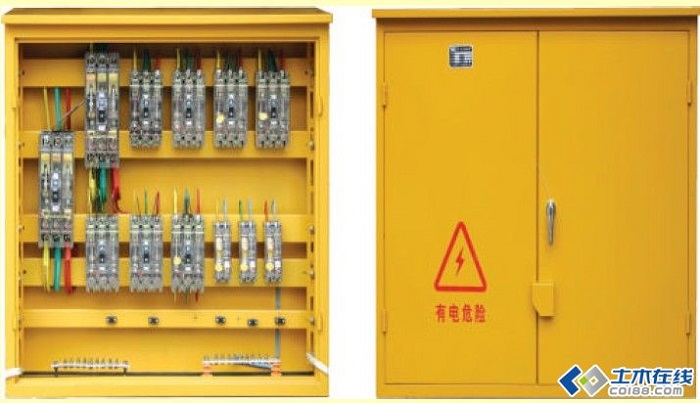

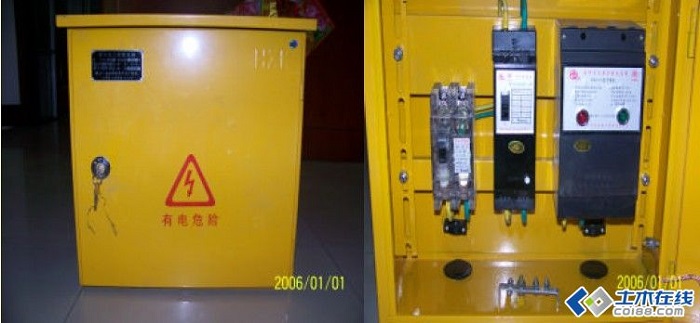

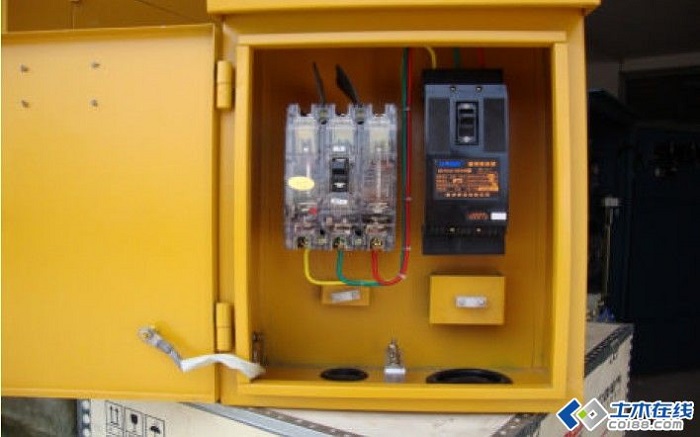

分配電箱示意圖

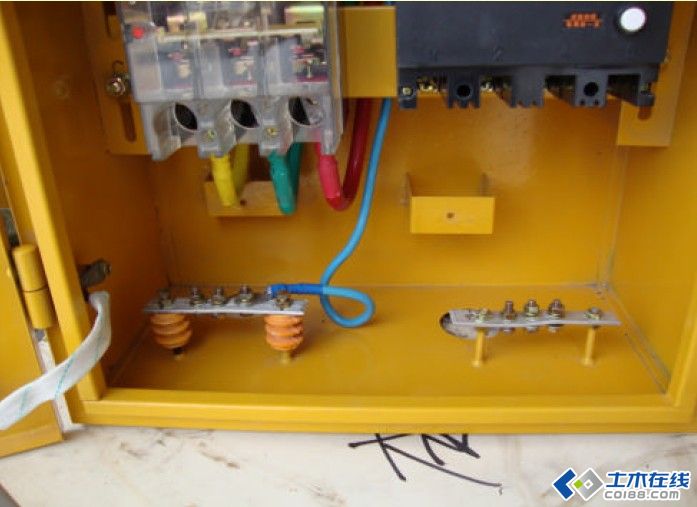

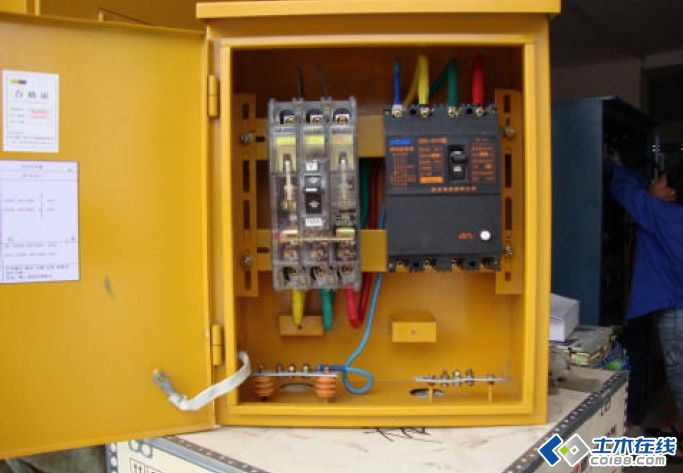

分配電箱PE、N 線端子板節點圖

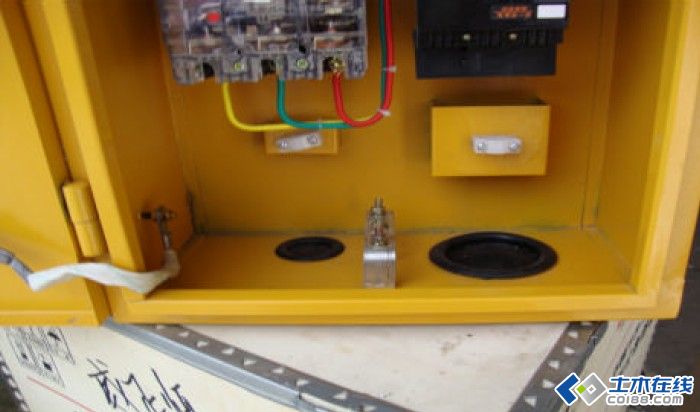

分配電箱箱門電氣連接節點圖

分配電箱電氣系統圖

       （一）配電柜正面的操作通道寬度，單列布置或雙列背對背布置不小于1.5m，雙列面對面布置不小于2m；

      （二）配電柜后面的維護通道寬度，單列布置或雙列面對面布置不小于0.8m，雙列背對背布置不小于1.5m，個別地點有建筑物結構凸出的地方，則此點通道寬度可減少0.2m；

     （三）配電柜側面的維護通道寬度不小于1m；

     （四）配電室的棚頂與地面的距離不低于3m。

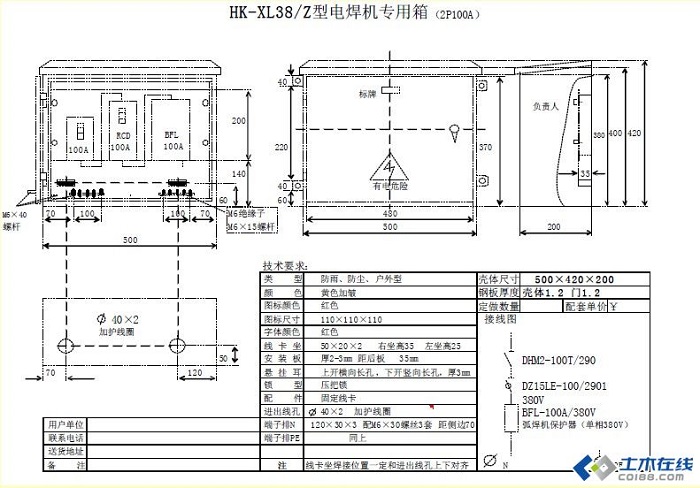

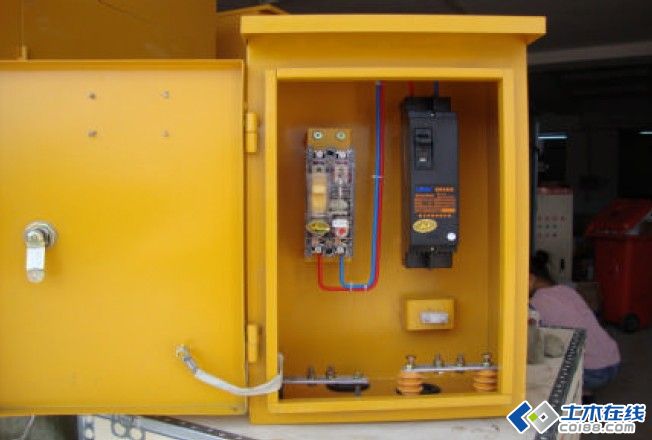

      （一）固定式配電箱、開關箱箱體中心點與地面垂直距離1.4--1.6m。移動式箱體與地面垂直距離0.8—1.6m。配電箱、開關箱應裝設在堅固、穩定的支架上。

      （二）配電箱、開關箱在建筑物墜落半徑或塔吊臂旋轉半徑內的必須做雙層防護棚，并采取隔離措施。
