配電箱與橋架連接示例：保護線纜，嚴密牢靠

被切割的孔洞四周及所遺留的毛刺割破或削薄，引發漏電或短路事故。

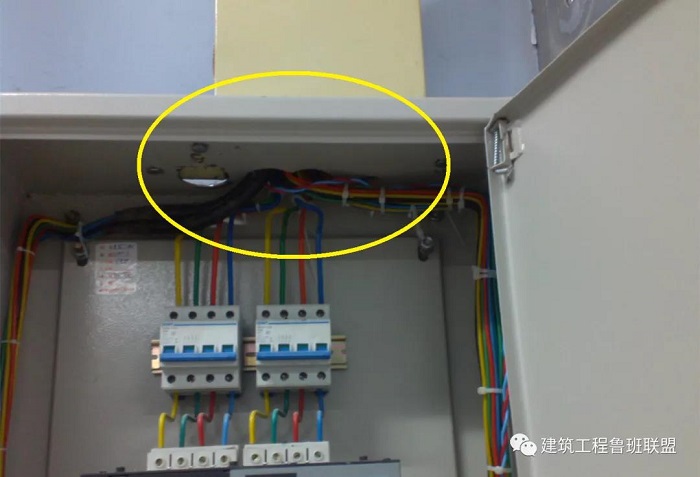

切割洞口處容易導致線纜破皮漏電

為解決這一問題，配電箱（柜）與橋架連接處可以根據橋架尺寸，安裝能保護電線電纜的連接件，不僅能保證電線電纜在安裝和使用過程中的完整性及用電安全，還能實現橋架與配電箱嚴密牢靠的連接。下面就基于山東德建集團的工程示例，來看一看配電箱（柜）與橋架連接的推薦做法。

使用電氣橋架同等材料制作連接件，連接件由若干固定板構成矩形結構，固定板的上部設置外折邊的保護板，形成光滑的圓弧，橋架內電線電纜進入配電箱、柜時，與保護裝置的圓弧外折邊保護板接觸，可使電線電纜不受損壞，保證了電線電纜的完整性和電氣安全性。

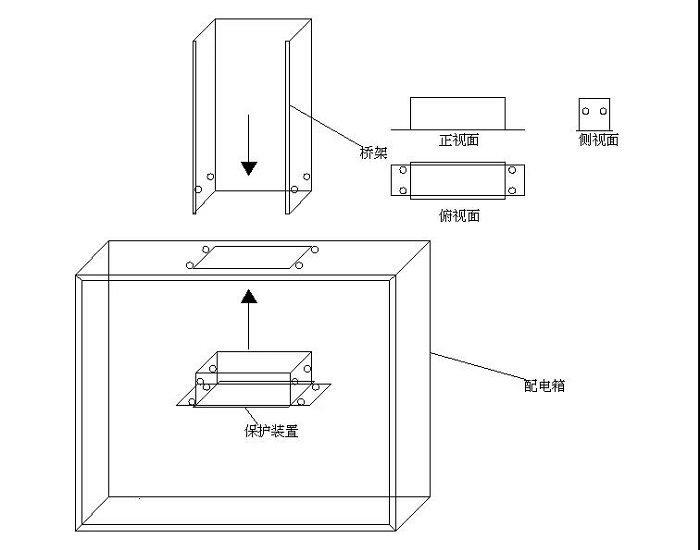

連接示意圖

根據橋架尺寸，在橋架內電線電纜進入配電箱、柜的位置，開一個與橋架截面積相同的安裝孔，把與橋架內徑相同的連接件，從配電箱、柜插入橋架的安裝孔內，配電箱開口要和連接件尺寸、橋架尺寸嚴格對應，保證接口嚴密。

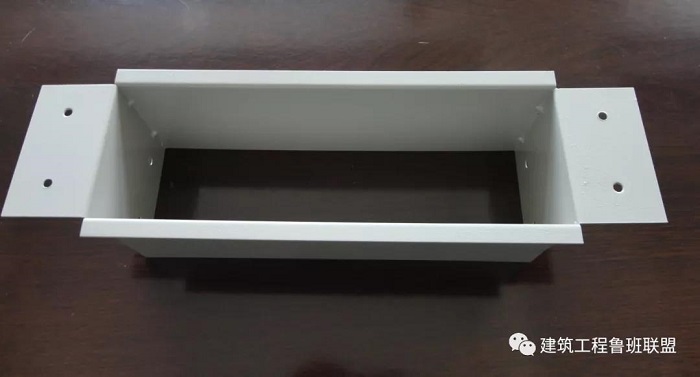

連接件示例

使用連接件安裝橋架與配電箱，連接件從配電箱、柜的安裝孔插入橋架內，保護裝置的保護板和固定板上設置若干螺栓孔。用螺栓將連接件和橋架及配電箱、柜固定在一起，保證連接安全可靠。

連接件安裝示例

通過安裝簡便易施的連接件，橋架內電線電纜進入配電箱（柜）時，與連接件的圓弧外折邊保護板接觸，電線電纜不受損壞，保證了電線電纜的完整性，配電箱開口和連接件尺寸、橋架尺寸嚴格對應，接口嚴密，螺栓將保護裝置和橋架及配電箱（柜）固定在一起，連接安全可靠。
