分配電箱、總配電箱（柜）、開關箱如何布置，你知道嗎？

發布時間：2020-10-22 18:08:53

“配電箱”應用比較普遍，它是數據上的海量參數，它可以合理的分配電能，方便對電路的開合操作，有較高的安全防護等級，能直觀的顯示電路的導通狀態，一般是構成低壓林按電氣接線，要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，下面分享配電箱中“分配電箱、總配電箱（柜）、開關箱”的標準化配置！

配電箱的基本要求：

1、配電箱（柜）、開關箱安裝使用應符合《施工現場臨時用電安全技術規范》ＪＧＪ４６－２００５標準及《用電安全導則》ＧＢ／Ｔ１３８６９標準化要求。

2、配電箱（柜）的生產制造應符合《低壓成套開關設備和控制設備》第四部分ＧＢ７２５１．４對建筑工地用成套設備（ＡＣＳ）的特殊要求及《施工現場臨時用電安全技術規范》ＪＧＪ４６－２００５的標準要求。

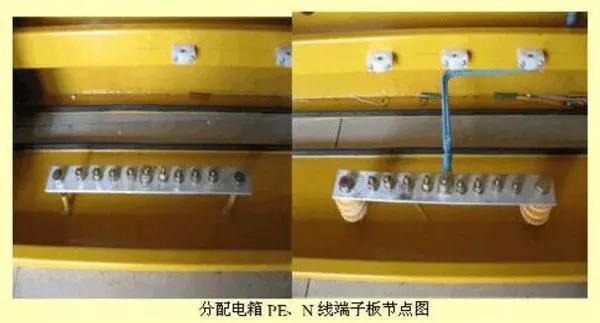

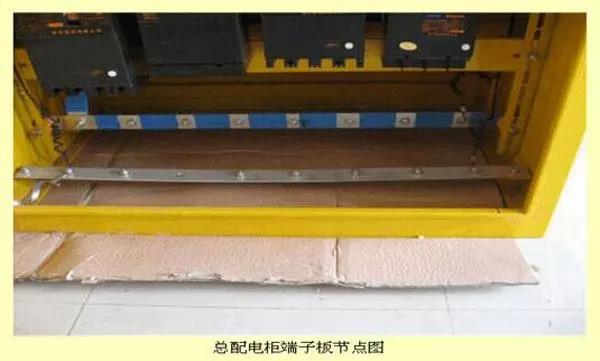

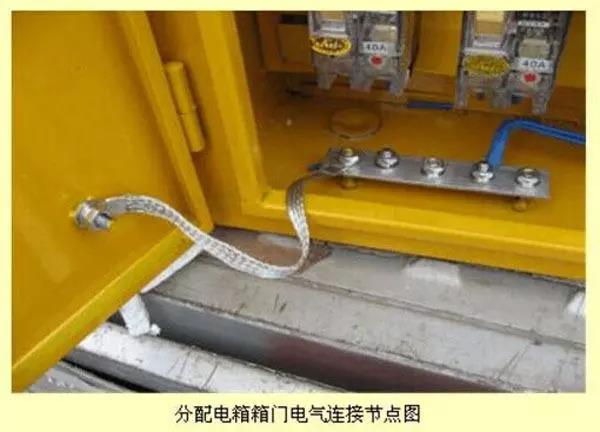

3、配電箱（柜）、開關箱應分設Ｎ線、ＰＥ線端子板，進出線必須通過端子板做可靠連接，Ｎ線端子板必須與金屬電器安裝板絕緣；ＰＥ線端子板必須與金屬電器安裝板做電氣連接，進出線中的Ｎ線必須通過Ｎ線端子板連接；ＰＥ線必須通過ＰＥ線端子板連接，ＰＥ線與端子板連接必須采用電氣連接，電氣連接點的數量應比箱體內回路數量多２個，１個為ＰＥ線進箱體的連接點，１個為重復接地的連接點。





4、配電箱架設應符合下列要求：

（1）配電箱、開關箱在建筑物墜落半徑或塔吊臂旋轉半徑內的必須做雙層防護棚，并采取隔離措施

（2）固定式配電箱、開關箱箱體中心點與地面垂直距離１.４－１.６ｍ。移動式箱體與地面垂直距離０.８-１.６ｍ。配電箱、開關箱應裝設在堅固、穩定的支架上。

5、配電室布置應符合下列要求：

（1）配電柜側面的維護通道寬度不小于１ｍ，配電室的棚頂與地面的距離不低于３ｍ；

（2）配電柜正面的操作通道寬度，單列布置或雙列背對背布置不小于１.５ｍ，雙列面對面布置不小于２ｍ；

（3）配電柜后面的維護通道寬度，單列布置或雙列面對面布置不小于０.８ｍ，雙列背對背布置不小于１.５ｍ，個別地點有建筑物結構凸出的地方，則此點通道寬度可減少０.２ｍ。

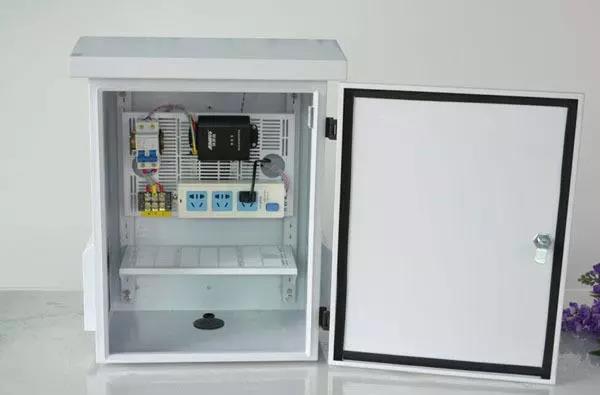

分配電箱

分配電箱（動力回路與照明回路分路配電）內設２００Ａ－２５０Ａ具有隔離功能的ＤＺ２０系列透明塑殼斷路器作為主開關（與總配電箱分路設置斷路器相適應）；采用ＤＺ２０或ＫＤＭ－１型透明塑殼斷路器作為動力分路、照明分路控制開關；各配電回路采用ＤＺ２０或ＫＤＭ－１透明塑殼斷路器作為控制開關；ＰＥ線連線螺栓、Ｎ線接線螺栓根據實際需要配置。

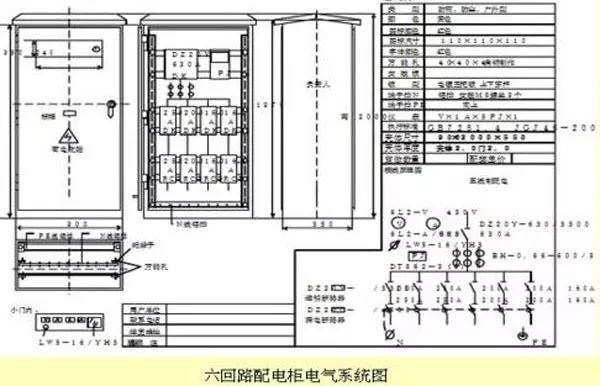

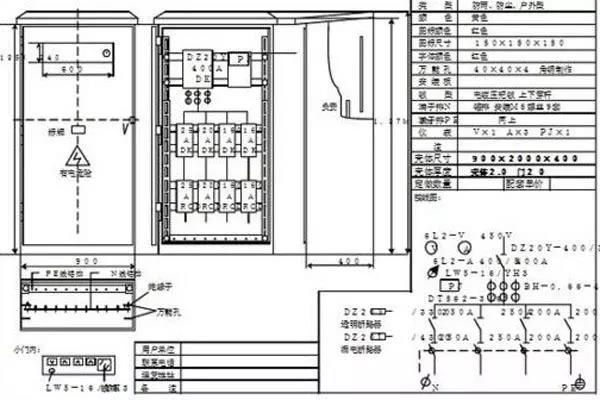

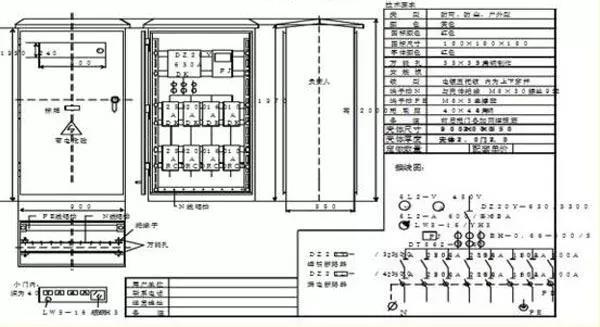

總配電箱（柜）

總配電箱內設４００Ａ－６３０Ａ具有隔離功能的ＤＺ２０型透明塑殼斷路器作為主開關，分路設置４－８路采用具有隔離功能的ＤＺ２０系列１６０Ａ－２５０Ａ透明塑殼斷路器，配備ＤＺ２０Ｌ（ＤＺ１５Ｌ）或ＬＢＭ－１系列作為漏電保護裝置，使之具有欠壓、過載、短路、漏電、斷相保護功能，同時配備電度表、電壓表、電流表兩組電流互盛器。漏電保護裝置的額定漏電動作電流與額定漏電動作時間的乘積不大于３０ｍＡ.Ｓ，最好選用額定漏電動作電流１００－２００ｍＡ，額定漏電動作時間大于０.１Ｓ，其動作時間為延時動作型。

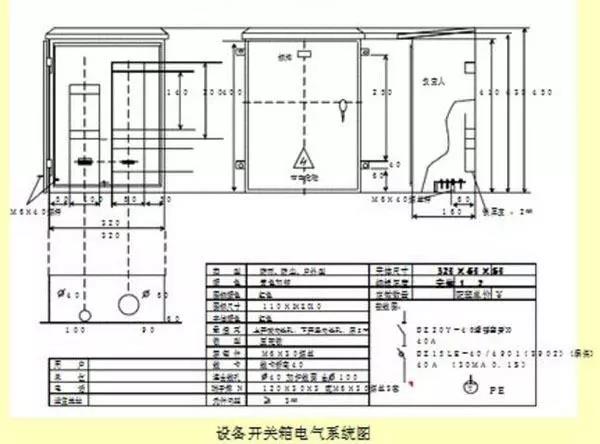

開關箱（按一機一閘一漏一箱設置）

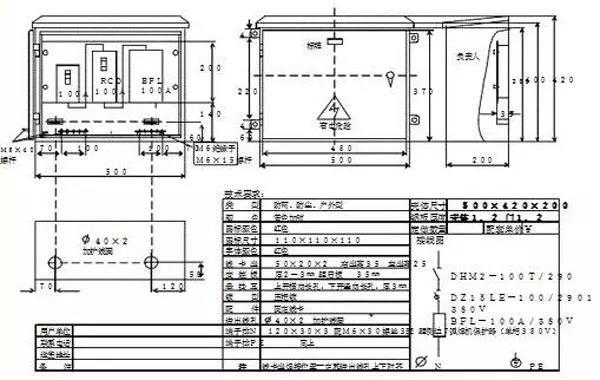

（1）電焊機開關箱內設ＤＺ２０－１００∕２系列或ＫＤＭ１－１００∕２（１００Ａ、３８０Ｖ）透明塑殼斷路器作為控制開關，ＤＺ１５ＬＥ－１００∕２（ＤＺ２０Ｌ－１００∕２）或ＬＢＭ－１－１００∕２（１００Ａ）漏電斷路器，ＢＦＧＤ系列二次防觸電保護器；ＰＥ端子排為３個接線螺栓。

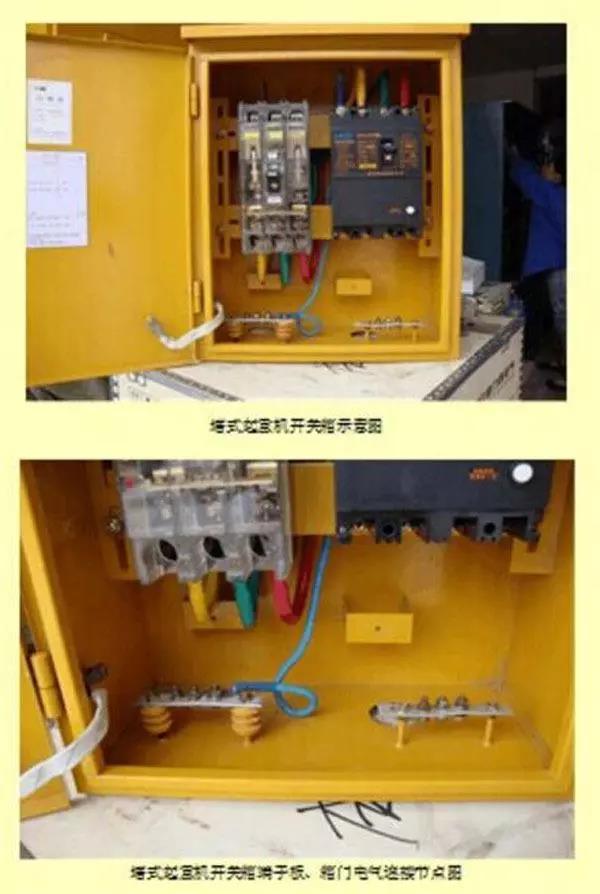

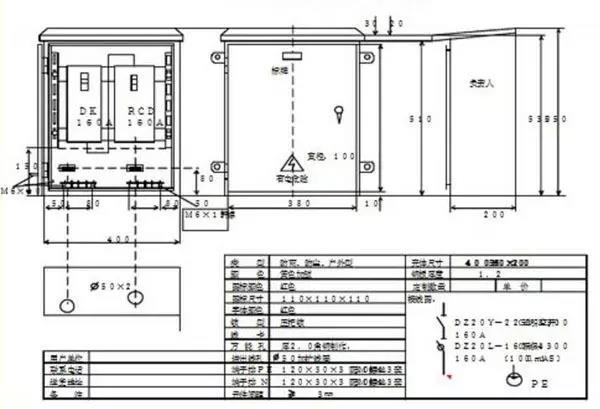

（2）塔式起重機開關箱內設ＫＤＭ１或ＤＺ２０（６３－１００Ａ、３８０Ｖ）系列透明塑殼斷路器作為控制開關，配置ＤＺ１５ＬＥ、ＤＺ２０Ｌ或ＬＢＭ－１系列漏電斷路器；ＰＥ線端子排為３個接線螺栓。

（3）３．０ＫＷ以下用電設備開關箱內設ＫＤＭ１或ＤＺ２０（２０－４０Ａ、３８０Ｖ）透明塑殼斷路器作為控制開關，配置ＤＺ１５ＬＥ、ＤＺ２０Ｌ或ＬＢＭ－１（１６－２０Ａ）系列漏電斷路器，ＰＥ線端子排為４個接線螺栓。

（4）５．５ＫＷ以上用電設備開關箱根據所控制設備額定容量選擇控制開關及漏電斷路器?？刂崎_關為ＤＺ２０或ＫＤＭ１系列透明塑殼斷路器，漏電斷路器為ＤＺ１５Ｌ、ＤＺ２０Ｌ或ＬＢＭ－１系列；ＰＥ線接線螺栓為３個。

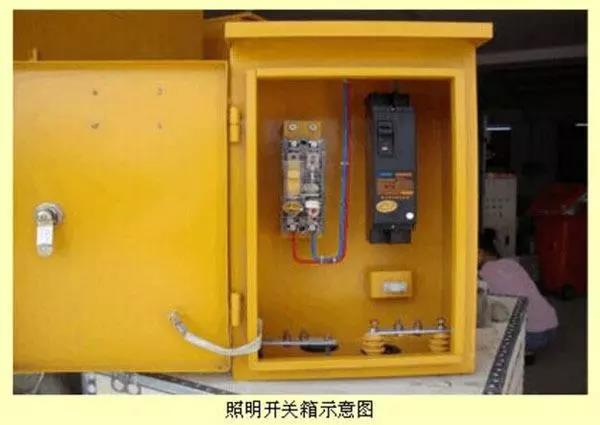

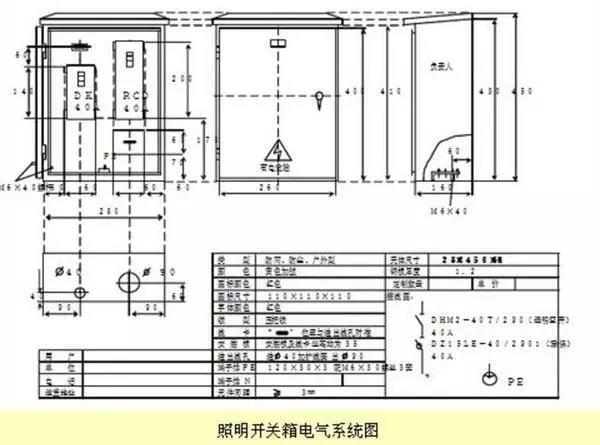

（5）照明開關箱內設ＫＤＭ１—Ｔ／２（２０－４０Ａ）斷路器，配置ＤＺ１５Ｌ—２０－４０／２９０漏電斷路器，ＰＥ線螺栓為３個。

注：開關箱中漏電斷路器必須選擇額定漏電動作電流不大于３０ｍＡ，額定漏電動作時間不大于０.１Ｓ，電流速斷、電磁式電動機保用產品?？偱潆娤渲新╇姅嗦菲鲬x用配電保護用產品。
