配電柜的構成原理及技術—電力工程技術專業解讀

發布時間：2020-12-15 16:33:30

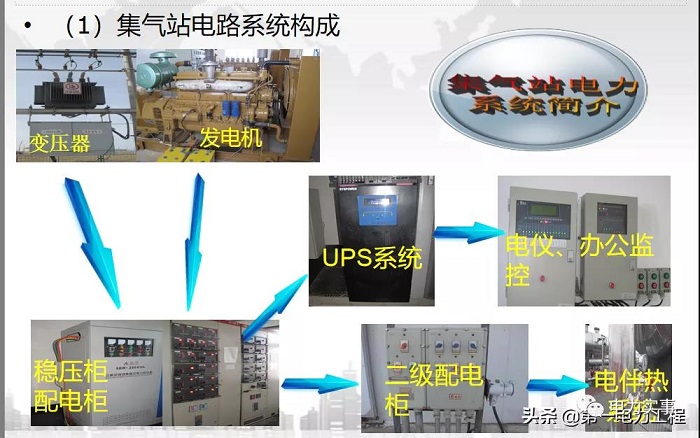

（1）電力系統構成



（2）配電柜內部結構

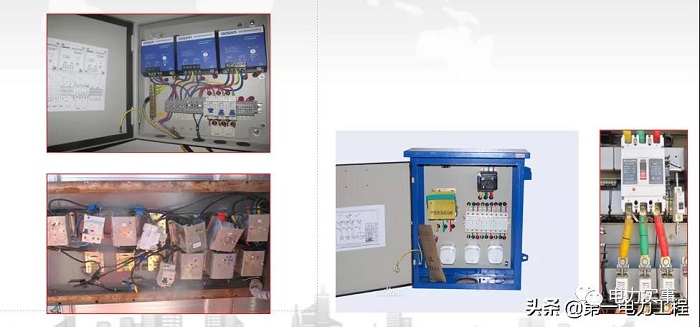

配電柜根據用途不同，其內部結構有較大差異，根據實際需要進行配置安裝、改造。





三級配電：

配備總配電箱、分配電箱、開關箱三類標準電箱。開關箱應符合一機、一箱、一閘、一漏。

二級保護：選取符合容量要求和質量合格的總配電箱和開關箱中的漏電保護器。

按照國家規范要求：配電箱應作分級設置,即在總配電箱下,設分配電箱,分配電箱以下設開關箱,開關箱以下就是用電設備,形成三級配電。這樣配電層次清楚,既便于管理又便于查找故障。同時要求,照明配電與動力配電最好分別設置,自成獨立系統,不致因動力停電影響照明。

漏電保護器：

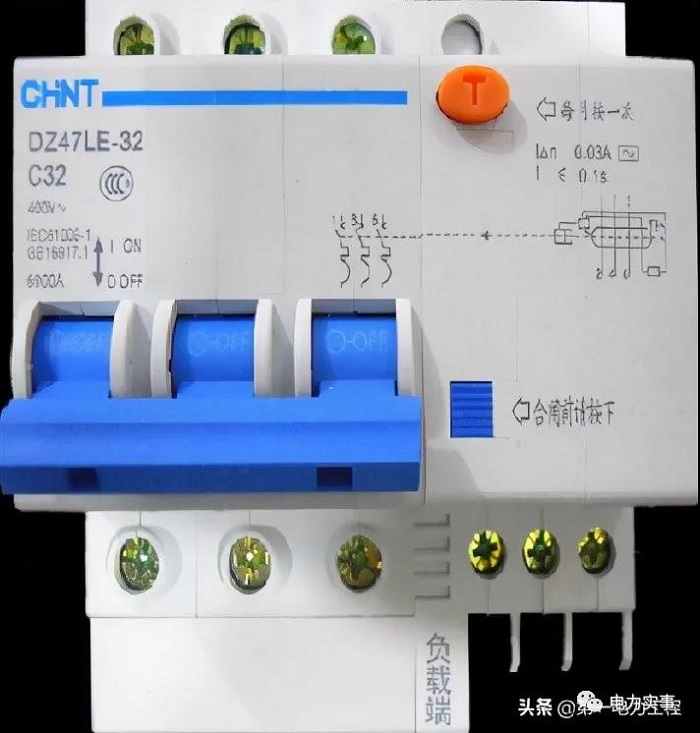

漏電電流動作保護器，簡稱漏電保護器，又叫漏電保護開關，主要是用來在設備發生漏電故障時以及對有致命危險的人身觸電進行保護。

《規范》規定:“施工現場所有用電設備,除作保護接零外,必須在設備負荷線的首端處設置漏電保護裝置”。

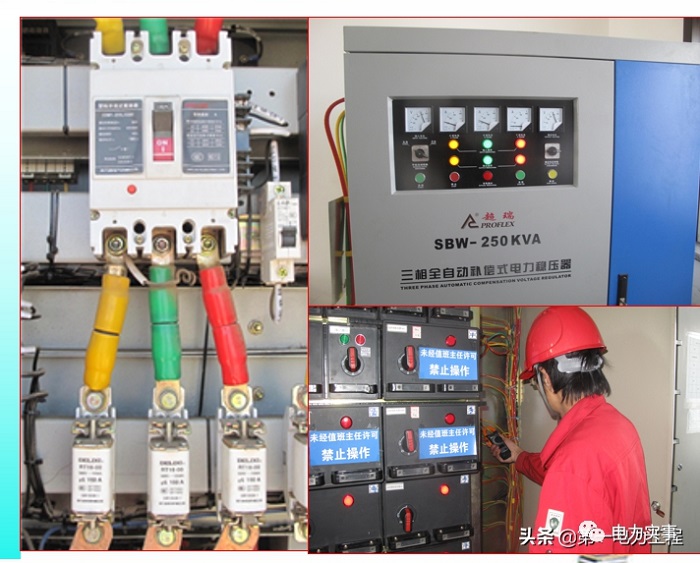

（1）穩壓柜、配電柜故障

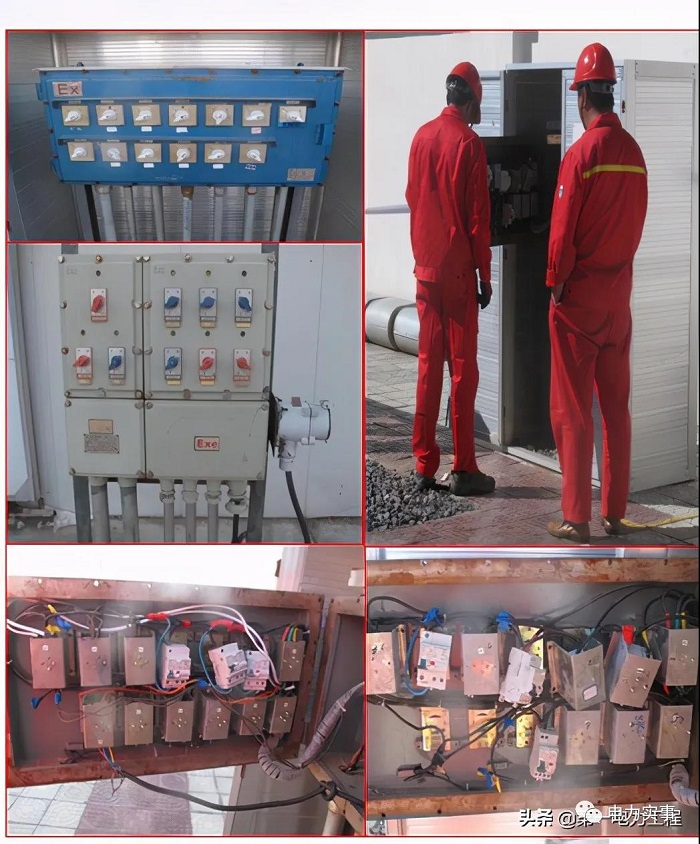

（a）老式的防爆配電柜上無跳閘指示燈。

（b）部分老式配電柜配件無法購置，無法及時檢修與處理故障。

解決措施：

1、通過加強每個班次的巡檢，及時發現異常，并及時處理。

2、每次啟用前，進行配電柜等檢查維修工作，使電氣設備不帶病工作。



（2）三相電流不平衡

三相電流相差較大，將造成變壓器下保險管燒毀。三年間累計發生磁保險管燒毀6次。

解決措施：

每年通過2-3次進行三相電流調平衡，現已實現電流平衡。

漏電保護器部分

1、誤動作

2、不動作

3、過載（發燙）燒毀

4、使用原則：



（1）漏電保護器跳閘后不要立即合閘，必須先檢查確認；

（2）漏電保護器的使用必須定期檢查試驗，發現異常及時匯報；

（3）檢修必須由電工實施。
